軟密封蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 軟密封蝶閥 >

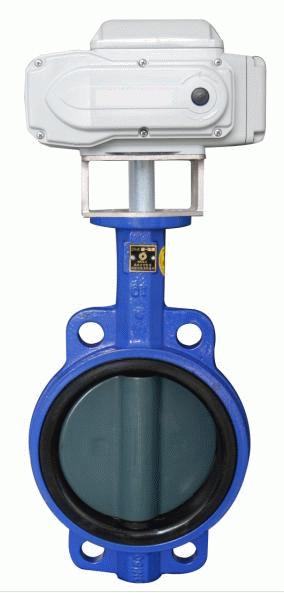

產品名稱：D971X電動對夾軟密封蝶閥[ 2016-06-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、D971X電動對夾軟密封蝶閥介紹
D971X電動對夾軟密封蝶閥由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
二、D971X電動對夾軟密封蝶閥特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
三、D971X電動對夾軟密封蝶閥采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
四、D971X電動對夾軟密封蝶閥主要結束參數
公稱通經DN（mm) 50～2000 50～1600 公稱藥理PN（Mpa) 0.6 1.0 1.6 密封試驗(Mpa) 0.66 1.1 1.76 強度試驗(Mpa) 0.9 1.5 2.4 適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 蝸輪傳動、電動、氣動、液動 五、D971X電動對夾軟密封蝶閥主要零部件材料
零件名稱 材料 閥體 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 閥軸 2Cr13 密封圈 丁腈耐油橡膠 填料 柔性石墨 六、D971X電動對夾軟密封蝶閥執行標準
制造標準 GB/T 122387-89 法蘭標準 GB9113-2000、GB17241.6-1998 結構長度標準 GB12221-89 檢驗標準 GB/T 13927-92 湖泉企業承諾：“質量以專業占有市場，服務以?xún)冬F(xiàn)贏得人心”。
所有產品一年內出現非人為原因，全由我公司保修，以解決問題為先。
本公司鄭重承諾：
a. 產品的各項性能達到國家標準及有關優等品的規定標準。
b. 產品到貨后,顧客驗收過程中，如出現于合同要求之際不符情況,本公司接到顧客通知后兩小時內作出答復。
c. 在正確安裝，使用的條件下，產品出現種類質量問題如確系本公司產品質量問題，本公司將負責到底，并無償進行包退、包修、包換。七、D971X-6/10/16
對夾式電動軟密封蝶閥主要外形連接尺寸DN L H HO A B 0.6MPa 1.0MPa 1.6MPa DO n-Фd DO n-Фd DO n-Фd 50 43 63 438 125 125 110 4-14 125 4-18 125 4-18 65 46 70 453 125 125 130 4-14 145 4-18 145 4-18 80 46 83 478 125 125 150 4-18 160 8-18 160 8-18 100 52 105 519 125 125 170 4-18 180 8-18 180 8-18 125 56 115 713 325 245 200 8-18 210 8-18 210 8-18 150 56 137 749 325 245 225 8-18 240 8-22 240 8-22 200 60 164 843 325 245 280 8-18 295 8-22 295 8-22 250 68 206 947 363 313 335 12-18 350 12-22 355 12-26 300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26 350 78 248 1046 363 313 445 12-22 460 16-22 470 16-26 400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30 450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30 500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33 600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36 700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36 800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39 900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 38-39 1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42 1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
